Историю покупки кита B63M и первое знакомство опустим..

Начнём с того, что совершенно не получалось подобрать для него чехол, так как модель телефона B63M с экраном 4.1 дюйма предназначалась исключительно для китайского рынка.Сегодня проходя мимо киоска с телефонными аксесуарами увидел на витрине чехол для G14 и решил примерить его на своего зверя, ибо размеры у этих "лопат" весьма схожие.

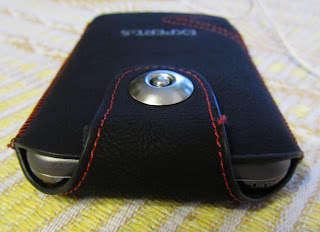

Итак, на первой картинке наименование фирмы производителя, далее в оригинальной упаковке чехол с магнитной клипсой (в продаже также были просто карманы) и ремешком для выдвигания телефона. На третьей картинке сравнение чехла для G14 с безымянным бархатным мешочком в котором я уже месяц таскаю свой телефон. Ну и собственно телефон B63M в чехле от G14.

Первые впечатления:
1. Материал довольно приятный на ощупь. Чёрный, матовый с практически незаметным кофейным оттенком. Не обмётанные участки (край шлейки с клипсой) аккуратно залит черным полимером. После возни по "доработке" чехла на одном из изгибов появилась трещина.2. Надпись выполнена тиснением и заливкой центральной части полупрозрачной матовой краской. На моём чехле она немного наискось. Строчки из яркой алой нитки аккуратные, концы обожжены за исключением пары мест.
3. Телефон довольно плотно и даже с некоторым нажимом вставляется в чехол так как его горло чуть-чуть заужено по сравнению с остальной частью. Этот момент проблемой не является, так, как после нескольких часов использования материал уже потянулся и принял необходимые размеры.

Доработка напильником:
1. Беспокоил тот факт, что "пятка" магнитной клипсы на внутренней стороне не покрыта полностью и может поцарапать экран телефона (проверяйте при покупке). Возможно для любителей экстремального таскания телефона где-ни-попадя лучше выбирать карман без клипсы. Но я уже взял чехол и решил дорабатывать под себя. Итак, для начала был отклеен лоскуток покрывающий клипсу изнутри. Лента оказалась вшита именно в него. И после пары не очень удачных попыток лоскут был приклеен таким образом, что полностью зарыл металлическое основание клипсы.

2. Ещё один неприятный момент, это то, что хвост ленты для вынимания телефона довольно толстый и в закрытом состоянии прижимается к кнопке блокировки. В результате возможно самопроизвольное включение экрана блокировки и следовательно дополнительный расход батареи. а возможно и принятие/сброс входящих вызовов при использовании соответствующих настроек.

Решается эта проблема следующим образом: С обоих краёв ленты отрезается по 1-1,5 мм материала, край ленты и нитки оплавляются, что бы предотвратить разрушение. После чего этот хвостик становится равным по ширине промежутку между гнездом гарнитуры и кнопкой блокировки. Таким образом убивается сразу два зайца - случайное нажатие кнопки блокировки экрана становится практически невозможным и открывается возможность использования гарнитуры (см. ниже).

3. послежний неприятный момент чехла с клипсой это то, что ремешок широкий у основания и закрывает отверстие для гарнитуры. т.е. её использование при закрытом чехле невозможно. Было решено добавить в дизайн чехла доболнительное отверстие. Для этого из бронзовой пластинки изготовлено почти кольцо 5 мм диаметром и пробито отверстие в соответствующем месте. На деревянной подложке не получилось из-за большой вязкости основы кожезаменителя, но пара ударов на прочной подложке дала искомый результат. Края обработаны нагретым на газу гвоздём (осторожно кожзам очень чувствителен к температуре). Результат представлен ниже.

Ну и наконец результат:
Гарнитура подключается и работает. Альтернативные наушники тоже без проблем.Есть только одно "но" - теперь что бы достать телефон из чехла придётся гарнитуру точно отключить, иначе не достать :). Последняя картинка даёт представление о том как выглядит новый чехол по сравнению со старой тряпицой.. Надеюсь кому-нибудь сей опус поможет в выборе.

P.S. Гарнитура подключена китайская для iPhone для этого достаточно в модуле с кнопкой перепаять местами два проводка - общий и кнопку и всё будет работать как на родной китайской.

Ну и наконец результат:
Гарнитура подключается и работает. Альтернативные наушники тоже без проблем.Есть только одно "но" - теперь что бы достать телефон из чехла придётся гарнитуру точно отключить, иначе не достать :). Последняя картинка даёт представление о том как выглядит новый чехол по сравнению со старой тряпицой.. Надеюсь кому-нибудь сей опус поможет в выборе.

P.S. Гарнитура подключена китайская для iPhone для этого достаточно в модуле с кнопкой перепаять местами два проводка - общий и кнопку и всё будет работать как на родной китайской.

Основатель Pay Pal создаст острова, свободные от законов и морали - эксперимент?

Сайт бизнес стиль опубликовал новость о том, что Питер Тиль, вложил деньги в уникальный проект - либертарианскую утопию, которая будет претворена в жизнь на плавучих островах.

Интересно, что за новый концепт проводится в жизнь..

Подготовка к всемирному потопу с возможностью дальнейшего выживания человека на островном госсударстве.. Или новая серия

игры SIMS?

Возможно, что помимо всей рекламной мишуры, платных видов на жительство за этим скрывается эксперимент по выживанию людей в самоподдерживающихся анклавах или колониях.

Похоже, что открытие новых экзопланет пригодных для жизни человека начинает оказывать на развитие этого направления. Полёт к планетам пригодным для жизни займёт много поколений людей и социальные т ехнологии автономного анклава пригодятся в этой миссии. А 270 человек различных специализаций и рода занятости будет вполне достаточно для отправки в далёкое путешествие.

подробности тут https://sites.google.com/site/belfebs/news

Измерение ёмкости аккумулятора

очень замечательную и наглядную идею по измерению ёмкости аккумулятора предложил Е. Корниенко см. его сайт http://album-ek.narod.ru/workshop/accu-capacity.html

ниже привожу содержание странички и призываю к экспериментам :)

Измерение ёмкости аккумулятора

Что такое ёмкость аккумулятора, и как её измеряют

Ёмкость - это количество электричества (заряд) Q в новой батарейке или полностью заряженном аккумуляторе. Заряд измеряется в Кулонах: 1 Кулон = 1 Ампер * 1 секунда. Обычно ёмкость измеряется в единицах ампер-час или ма-час (1 миллиампер умножить на 1 час). Аккумулятор ёмкостью 1000 ма-час может давать ток 1000ма в течение 1 часа или 100ма в течение 10 часов. Если учесть напряжение U, то можно оценить запасённую в аккумуляторе энергию E = Q * U

Для определения ёмкости аккумулятора его полностью заряжают, затем разряжают заданным током I, и измеряют время T, за которое он разрядился. Произведение тока I на время T и есть ёмкость аккумулятора Q = I * T. Так же измеряется ёмкость батарейки, но после полного разряда аккумулятор можно снова зарядить, а батарейку уже нельзя использовать. Смысл в том, что вы измерите ёмкость батареек данного типа.

Схема для измерения ёмкости.

Предлагаемая схема разряжает аккумулятор через резистор R до напряжения почти полного разряда NiCd или NiMh элемента - примерно 1 вольт. Ток разряда равен I = U / R. Для измерения времени разряда T используются часы, работающие от напряжения 1.5-2.5V. Для защиты аккумулятора от полного разряда применено твёрдотельное реле PVN012. Оно отключает аккумулятор при снижении напряжения U до минимально допустимого Ue = 1V.

Схема измерителя ёмкости, и пример разводки платы

Аккумулятор надо полностью зарядить и подключить к устройству. Часы надо установить на 0 и нажать кнопку Start. В этот момент реле замыкает контакты 4-5 и 5-6. Начинается разряд аккумулятора через резистор R и подаётся напряжение на часы. Напряжение на аккумуляторе и резисторе постепенно снижается. Когда напряжение на резисторе R снизится до 1V реле размыкает контакты. Разряд прекращается и часы останавливаются.

По мере разряда аккумулятора управляющий ток через контакты 1-2 реле уменьшается примерно от 8 до 2mA. При управляющем токе 3mA сопротивление контактов 4-5 и 5-6 менее 0.04 Ом. Это достаточно мало, чтобы не учитывать при расчёте тока - если нужен ток разряда 1A, берите резистор R=1.2 Ом.

После прекращения разряда напряжение на аккумуляторе возрастает до 1.1-1.2V из-за внутреннего сопротивления элемента.

Обратите внимание, что ёмкость свежезаряженных аккумуляторов выше, так как со временем часть заряда теряется из-за саморазряда. Чтобы узнать величину саморазряда, нужно измерить емкость сразу после зарядки, и измерить ещё раз через неделю (месяц) после зарядки. Саморазряд NiMh аккумуляторов может достигать 10% в неделю и более.

Измеритель в корпусе зарядника

При повторении этой схемы примите меры для уменьшения сопротивления контактов аккумулятора и разъёмов. При токе 0.5-1A на контактах можно потерять 0.1V и более, что ухудшит точность измерения. Такие же потери вызывает стальная пружина, используемая в некоторых держателях аккумулятора. Пружину и другие стальные контакты надо шунтировать медным проводом. Я сделал один из вариантов измерителя ёмкости аккумуляторов АА и ААА в корпусе от простого зарядного устройства, у которого были хорошие медные контакты.
.

Ответы на вопросы

Каким должен быть ток разряда?

Надо выбирать такой ток, при котором обычно используется этот аккумулятор. Если ток разряда слишком большой, то из-за внутреннего сопротивления напряжение на аккумуляторе быстро снизится ниже 1 вольта, и измеренное значение ёмкости будет низким. Если выбрать слишком малый ток разряда, то измеренная ёмкость получится больше, чем аккумулятор реально выдаст при работе в вашем приборе.

Как измерить ёмкость литий-ионного аккумулятора?

Несколько примеров

Um	Ue	I	R	r
1.2	1.0	0.2	6.0	0
1.2	1.0	0.5	2.4	0
3.3	3.0	0.5	2.2	4.4
8.4	7.0	0.1	12	72

В этом случае к батарее подключается делитель напряжения по образцу, показанному на схеме. Используя делитель напряжения, можно измерить ёмкость батареи из нескольких аккумуляторов или ёмкость литий-ионного аккумулятора.

Требуемый ток разряда I при среднем напряжении Um обеспечивает сумма двух резисторов: R + r = Um / I.

Резистор R рассчитывается так, чтобы при конечном напряжении на батарее Ue, напряжение на резисторе R стало равно 1V: R = (Um / I) * (1V / Ue).

Как проверить ёмкость аккумулятора по напряжению?

По напряжению ёмкость определить нельзя. Для каждого типа батарей и аккумуляторов есть типичные кривые разряда. По ним можно оценить отношение заряда к ёмкости (процент заряда). Я использую зарядное устройство Ansmann, которое для такой оценки измеряет напряжение при заданном токе разряда. Однако у NiMh аккумуляторов не только ёмкость, но и рабочее напряжение уменьшается с возрастом. В некоторых случаях Ansmann давал оценку 30% в то время, как измерение до полного разряда давало 80%.

Как измерить ёмкость аккумулятора без этой схемы?

Подключите к заряженному аккумулятору резистор R и вольтметр. Следите по часам. Через некоторое время T напряжение U снизится до минимально допустимого. В этот момент отключите резистор. Ёмкость равна Q = T * U / R

Зачем два диода?

Диоды используются для защиты твёрдотельного реле при случайном обрыве резистора R. Если вы уверены, что обрыв невозможен, или вы измеряете ёмкость аккумуляторов с напряжением менее 1.4V ( один элемент AA или AAA ), то диоды и резистор 5 Ом можно убрать. При этом схема помещается внутри будильника, как у меня было сделано раньше.

В чём отличие от схемы, которая была на сайте раньше?

1. Вместо 1.3-1.1V на часы теперь подаётся 2.6-2.2V.
2. Вместо выключателя для дополнительного элемента питания использован контакт реле, и теперь отключение обоих аккумуляторов происходит автоматически.
3. Добавлена защита реле от обрыва резистора R.

Что такое внутреннее сопротивление аккумулятора и как его измерить?

Если замкнуть плюс и минус аккумулятора, то получим ток Ie = U / Re, как будто внутри есть сопротивление Re, включённое последовательно с аккумулятором. Величина внутреннего сопротивления зависит от электрохимических процессов внутри элемента, в том числе и от тока. Если при реальной нагрузке Ra аккумулятор даёт ток Ia, то внутреннее сопротивление при таком токе равно Re = U / Ia - Ra

Евгений Корниенко, 2004

адрес этой страницы http://album-ek.narod.ru/workshop/accu-capacity.html

а на этой страничке можно найти просто великолепные картинки с изображениями цветов и бабочек, хотя при более близком рассмотрении это оказываются обнажённые тела девушек..

мдя.. вот такие у меня интересы ;)

Мы плаваем в море электромагнитных полей не замечая их..

Однако похоже это их мир а мы просто слепые котята :)

Замечательное видео было снято учёными..

https://sites.google.com/site/belfebs/methods/myplavaemvmoreelektromagnitnyhpolejnezamecaaih

Год денег, феншуя и математики ;)

Интригующие новости из Китая.

В этом году мы собираемся испытать четыре необычные даты: 1.1.11; 1.11.11; 11.1.11; 11.11.11 и это ещё не всё... Возьмите последние две цифры года, в в котором вы родились, теперь добавьте ваш возраст этого года, и результат будет 111 для в с е х!!! Например, Гарри родился в 1957 году, в этом году ему исполняется 54 года: Итак 57 +54= 111 . Ольга родилась в 1974 году и в этом году ей исполнится 37 лет: 74+37=111 Как Вам это нравится?
Согласно китайскому фен-шуй - это год денег. В этом году есть знаменательный месяц октябрь. Он будет иметь 5 воскресений, 5 понедельников и 5 суббот. Такое происходит один раз 823 года.
Именно эти годы называют "денежными мешками". Если вы отправите сегодня это письмо 8 хорошим друзьям ,то как гласит и обещает китайский фен-шуй, в ближайшие четыре дня у вас появятся деньги. Не прерывайте цепочку.

ну это конечно на усмотрение :)

Покупка электроники через интернет.

Радость от приобретения нового Canon PowerShot SX210 IS пошла на спад и я задумался об использовании этого замечательного девайса вдали от дома - т.е. в походе. Как всегда в таких случаях возникает проблема питания или зарядка батарей (аккумулятора). Ёмкость стандартной батарей позволяет сделать несколько сотен снимков, но основные затратыэнергии приходятся на питание экрана - он же видоискатель в данной модели.

Можно купитить механический ручной генератор и "накачивать" мускулатуру при необходимости произвести "ещё один кадр". Второй вариант запастись дополнительными заряженными аккумуляторами. На этом варианте я и остановился.

Далее поиск на www.onliner.by следом на www.ebay.com . В результате выясняется, что у нас в стране дорого (>35$), а китайские "копии" по цене 5$ за две батареи в Беларусь не высылают. Великий и ужасный гууугл конечно помог найти и другие варианты. От "оригинальны" батарей я отказался из-за цены, зато обнаружил среднеценовые по 7$ и заказал таки запасную батарею Canon NB-5L для новенького Canon PowerShot SX210 IS на весьма интересном сайте Witglobal. Эти товарищи из гонконга предлагают последние новинки электронники по весьма приятным ценам. В списке новинки продаваемые нашими операторами сотовой связи, как топовые модели, но по цене на 30-70% раза ниже!

Цена не в пример нашим и оплата возможна практически любым способом - кредитной или дебетной VISA, MoneyBookers, PayPal.

Я пользовался акаунтом Moneybookers
Это пожалуй самый удобный способ - денежки по текущему курсу списываются с дебетной карты (зарплатной например). Я использую карточку "Быстрый депозит" Приорбанка.

Одно беспокоит - почтовая пересылка...
21 января мне выслали батарею, пока не получил..
Будем ждать и надеяться, что ничего не потеряется по дороге...
Этот заказ для меня носит характер тестового - как только получу первую посылку буду покупать там себе новый мобильный телефон, вот только никак не могу определиться брать с 2, 3 или 4 симками...
Но это уже совсем другая тема..


----
О! Забыл отписаться!
Батарею получил с замечательными письменами на непонятном языке, точнее с иероглифами..

Упаковка блистерная, внутри картонка с полиграфией и описанием, пластиковая коробочка для запасной батареи и собственно сама батарея.

Батарея была заряжена, но на всякий случай я её зарядил по максимуму. Всё работает замечательно!!

Теперь вот выбираю телефон..
4 симки много :)
подбираю мегамонстра с 2 симками, Wi-Fi, GPS и т.д.

----
приобрёл бабушкофон..
теперь лежит без дела..
ожидания были более радостными :)
доставили за 2 недели.
2 симки, t-flash, радио без наушников, фонарик и т.д.
есть кнопка экстренного вызова - например скорой или близкого родственника.



список товаров этого интернет рынка можно найти тут Witglobal...

Статистический анализ данных.

Открыт новый раздел посвящёный статистическому анализу данных и использованию програм для статистического анализа.
подробности на сайте https://sites.google.com/site/belfebs/statistica

Вечная головная боль учёного - корректный статистический анализ данных.

В этом разделе будут обсуждаться методы, подходы и приёмы анализа данных, а также программы для статистического анализа результатов эксперимента.

Список програм будет расширяться, а в текущем его состоянии он отражает скорее пристрастия автора, чем ральное соотношение на рынке.

Итак, мои любимые програмы для анализа данных:
GraphPad Prizm 5, STATISTICA 8, SPSS 13

GraphPad Prizm 5 - программа специально разработана для анализа результатов биологического эксперимента и медицинских данных. Хорошо подходит для специалистов биомедицинского профиля. Содержит в себе все необходимые методы анализа данных: параметрические, непараметрические тесты, кривые выживания, регресионный анализ, методы анализа кинетических кривых и многое другое.
Особеность (изюминка) - создавая лист с данными Вы сразу определяете какой тип анализа будет использоваться и как будет выглядеть графическое отображение результатов (рисунок). Полученные картинки можно вставлять в документы MS офис - при этом не теряется возможность редактирования фактически всех параметров, как картинки, так и методов анализа.
Моё мнение - один из лучших статистических пакетов по соотношению возможностей и простоты использования. Благодаря этой программе я начал понимать суть многих статистических сметодов. В основном за счёт наглядного графического представления информации. Простейшие примеры использования GraphPad Prizm для анализа медицинских и биологических данных ранее мы приводили в статье «Борьба с тенью отца Гамлета, или основы работы в статистическом пакете GraphPad Prism»
